Накладка угл. передн. 639688 подходит для Claas - 38.4

Цена: 265 руб.

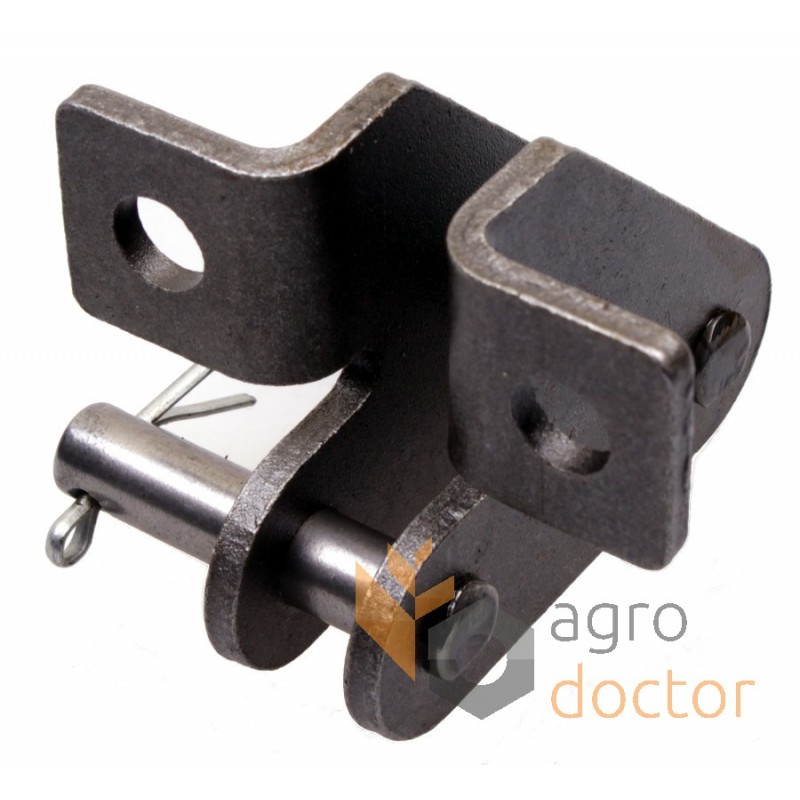

Соединительное звено транспортерной цепи с лапками F4-типа к зерноуборочным комбайнам Claas (модели: Lexion,, Mega, Dominator). Шаг цепи - 38.4 мм, диаметр штифта ролика - 8.3 мм. Аналог ОЕМ номера 00 0669 688 0

Накладка угл. передн. 639688 подходит для Claas - 38.4

Rollon
Италия
Назначение:

Звено соединительное с креплением служит для соединения отрезков транспортерной роликовой цепи, состоящих из нечетного количества звеньев в случае когда в этом месте есть необходимость в установке элементов элеватора либо транспортера (скребков, направляющих планок).

Строение:

Соединительное звено с креплением включает в себя два основных элемента в виде угольников. В одну из полок первого запрессованы соединительные валики (пальцы) на дальних концах которых выполнены либо отверстия для шплинтов либо канавки под пружинный замок, служащие для фиксации второго элемента после монтажа звена. На других полках угольников расположены ответстия для крепления рабочих элементов транспортера.

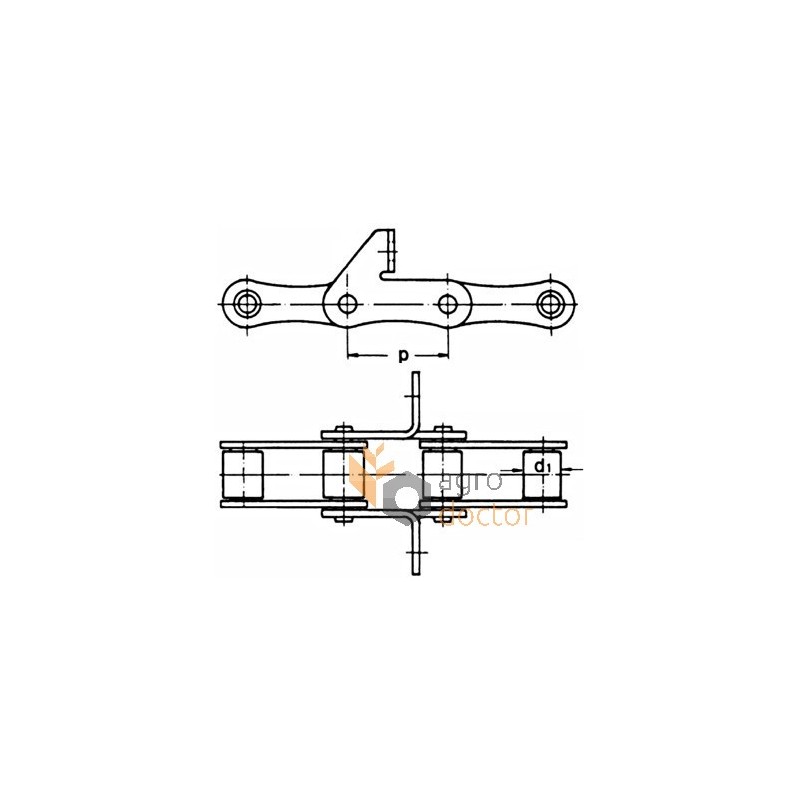

Параметры

Вес , W kg 0.13
Количество отверстий крепления , N 2
Диаметр отверстий крепления , Dm mm 8
Шаг цепи , p mm 38.4
Длина , L mm 58
Высота , H mm 47
Расстояние между внутренними пластинами , b1 mm 26
Расстояние между отверстиями для крепления , b mm 52
Ширина , B mm 71
Толщина материала , S mm 3

Применение

CAT Lexion 450 CAT Lexion 460 CAT Lexion 465 CAT Lexion 470 CAT Lexion 470R CAT Lexion 475 CAT Lexion 475R CAT Lexion 480 CAT Lexion 480R CAT Lexion 485 CAT Lexion 485 R CAT Lexion 560 CAT Lexion 560 R CAT Lexion 570 CAT Lexion 570 R CAT Lexion 575 CAT Lexion 585 CAT Lexion 590 CAT Lexion 590 R CAT Lexion 595 Lexion 405 Lexion 410 Lexion 415 Lexion 420 Lexion 430 Lexion 430 MONTANA Lexion 440 Lexion 450 Lexion 460 Lexion 460 TERRA Lexion 470 MONTANA Lexion 480 Lexion 480 TERRA Lexion 510 Lexion 520 Lexion 530 Lexion 530 MONTANA Lexion 540 Lexion 550 Lexion 560 Lexion 560 MONTANA Lexion 570 Lexion 570 MONTANA Lexion 580 MEGA Mega 208 Mega 218

OEM номера

0006396880 0006396880 639688 000639688 639688.0 0006396880
