Переходное звено 12В-1 [AD] - цепи
Цена: 69 руб.
Переходное звено приводной роликовой цепи 12B-1 до зерноуборочных комбайнов Claas (модели: Jaguar 820, Jaguar 840, Jaguar 860, Jaguar 880) и кукурузной жатки MG6.
Переходное звено 12В-1 [AD] - цепи
AD
Польша
Назначение звена переходного:
Звено переходное П-ПР-19,05 служит для соединения отрезков однорядной приводной роликовой цепи ПР-19,05, состоящих из чётного количества звеньев.
Строение звена переходного:

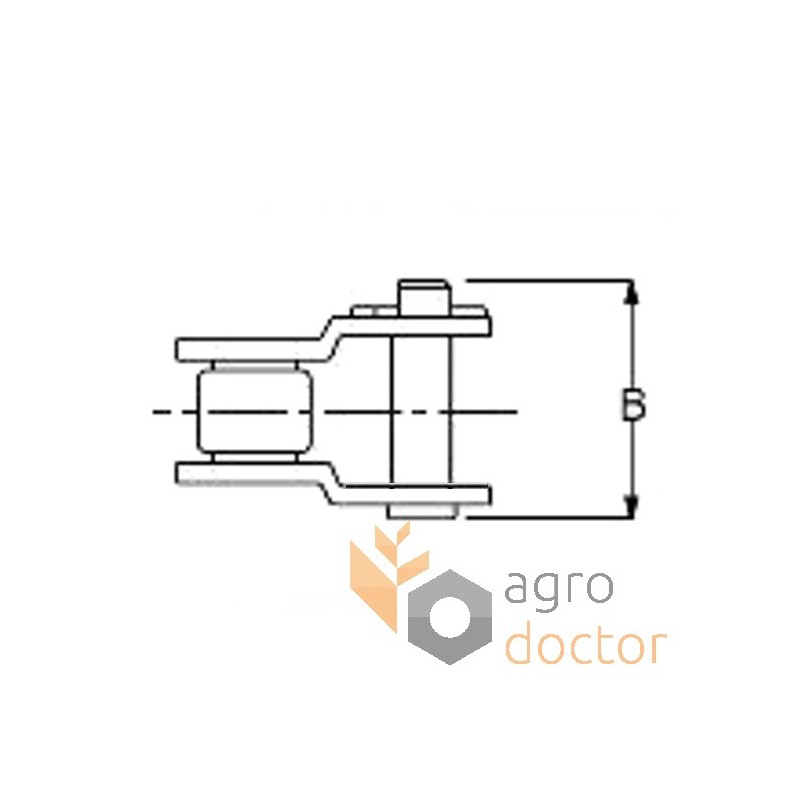

Переходное звено П-ПР-19,05 состоит из двух изогнутых пластинок соединенных между собой втулкой на который свободно посажен ролик. С противоположной стороны пластины соединяются между собой съемным валиком, который с одной стороны фиксируется замком.
| Вес , W | kg | 0.048 |
|---|---|---|
| Шаг цепи , p | mm | 19.05 |
| Диаметр пальца , dp | mm | 5.72 |
| Высота , H | mm | 16 |
| Расстояние между внутренними пластинами , b1 | mm | 11.68 |
| Диаметр ролика , d1 | mm | 12.07 |
| Толщина материала , S | mm | 1.85 |
Применение
MG6
Jaguar 820
Jaguar 840
Jaguar 860
Jaguar 880
