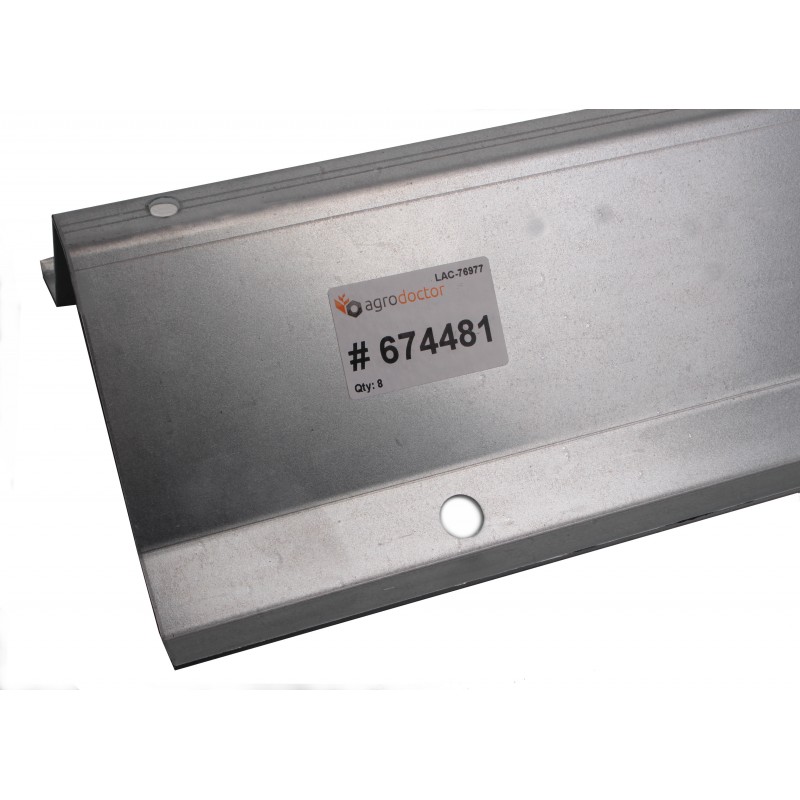

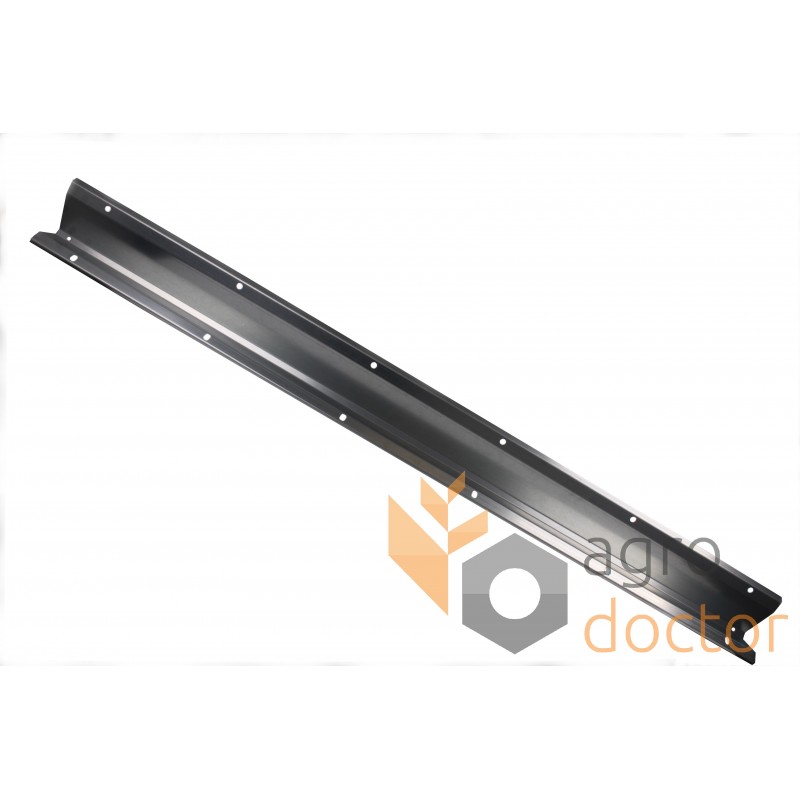

Щиток отбойного битера 674481.1 комбайна подходит для Claas, (1590 мм, 6 отв.)
Щиток отбойного битера 674481.1 комбайна подходит для Claas, (1590 мм, 6 отв.)
Применение
Запчасть отбойного битера молотилилки комбайна Claas.
Назначение
Пластина реверсного барабана или планка битера предназначена для направления колосьев в зону обмолота. Для предотвращения разбалансировки отбойного битера, подшипников, их корпусов и других элементов системы обмолота.
Следует обратить внимание на точность подбора по весу.
Используются для замены изношенных или поврежденных деталей в процессе ремонтно-восстановительных работ.
Свойства
Изготавливаются методом гибки из листового металла в виде длинной детали, изогнутой по ширине под определёнными углами, с крепежными отверстиями на крайних полках.
Крепятся лопасти барабана к днищу с помощью болтов повышенной прочности. Относятся к запасным частям которые нуждаются в постоянном наблюдении и достаточно частой замене.
| Вес , W | kg | 5.26 |
|---|---|---|
| Количество отверстий крепления , N | 12 | |
| Длина , L | mm | 1590 |
| Высота , H | mm | 60 |
| Расстояние между отверстиями для крепления , b | mm | 287 |
| Диаметр отверстий крепления, 1 , Dmm | mm | 12 |
| Диаметр отверстий крепления, 2 , Dmm | mm | 8 |
| Размеры отверстия крепления , Dm | mm | 15x11 |
| Ширина , B | mm | 150 |
| Толщина материала , S | mm | 2 |
